地面防滑測試設備大揭秘！干防滑，這些問題你都懂嗎？
一．什么是COF摩擦系數?

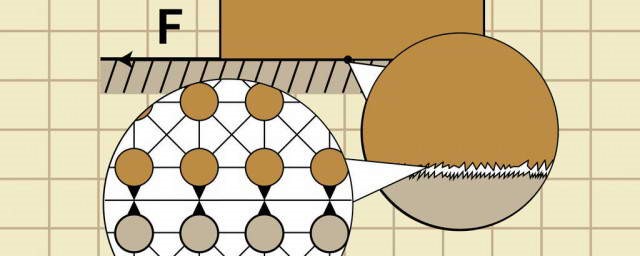

COF(Coefficient of Friction)摩擦系數是在兩個表面相互接觸時所產生的摩擦力與兩個表面之間的壓力之比（如下圖一）。摩擦系數是描述物體間摩擦阻力大小的一個物理量。
摩擦系數可以分為滑動摩擦系數和靜摩擦系數兩種:
1、滑動摩擦系數:當兩個表面相對滑動時，所產生的摩擦力與兩個表面之間的壓力之比?；瑒?dòng)摩擦系數是描述兩個表面滑動摩擦性能的參數,代表了表面之間的摩擦特性。
2、靜摩擦系數:當兩個表面相互接觸但沒有相對滑動時,所產生的摩擦力與兩個表面之間的壓力之比。靜摩擦系數是描述兩個表面相互接觸、尚未發生滑動時所產生的阻力大小。
COF的數值通常在0和1之間，表示兩個表面之間的摩擦阻力大小。較高的摩擦系數代表著較大的摩擦阻力,相反,較低的摩擦系數則代表著較小的摩擦阻力。摩擦系數的大小受到表面特性、物體間的壓力以及潤滑等因素的影響。

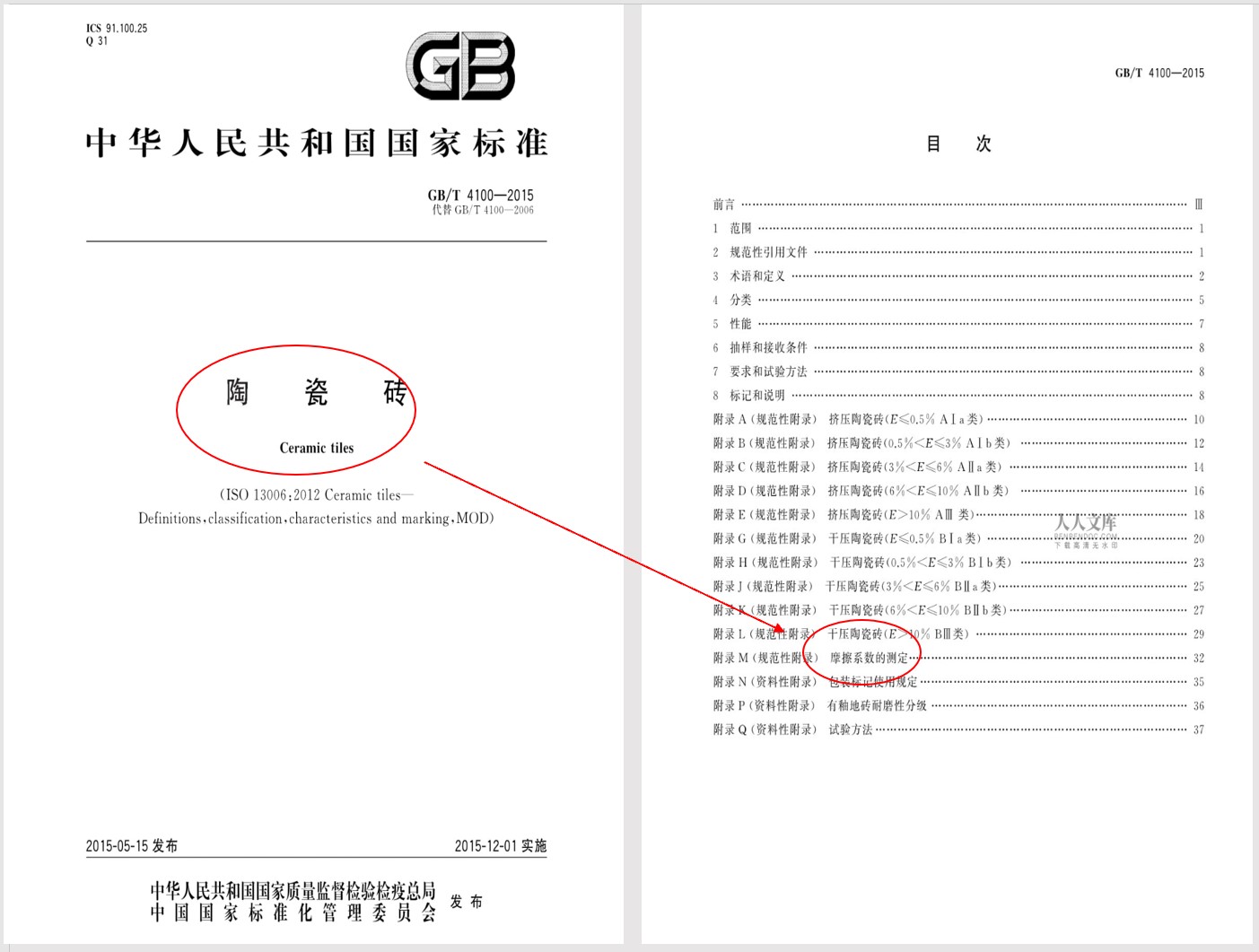

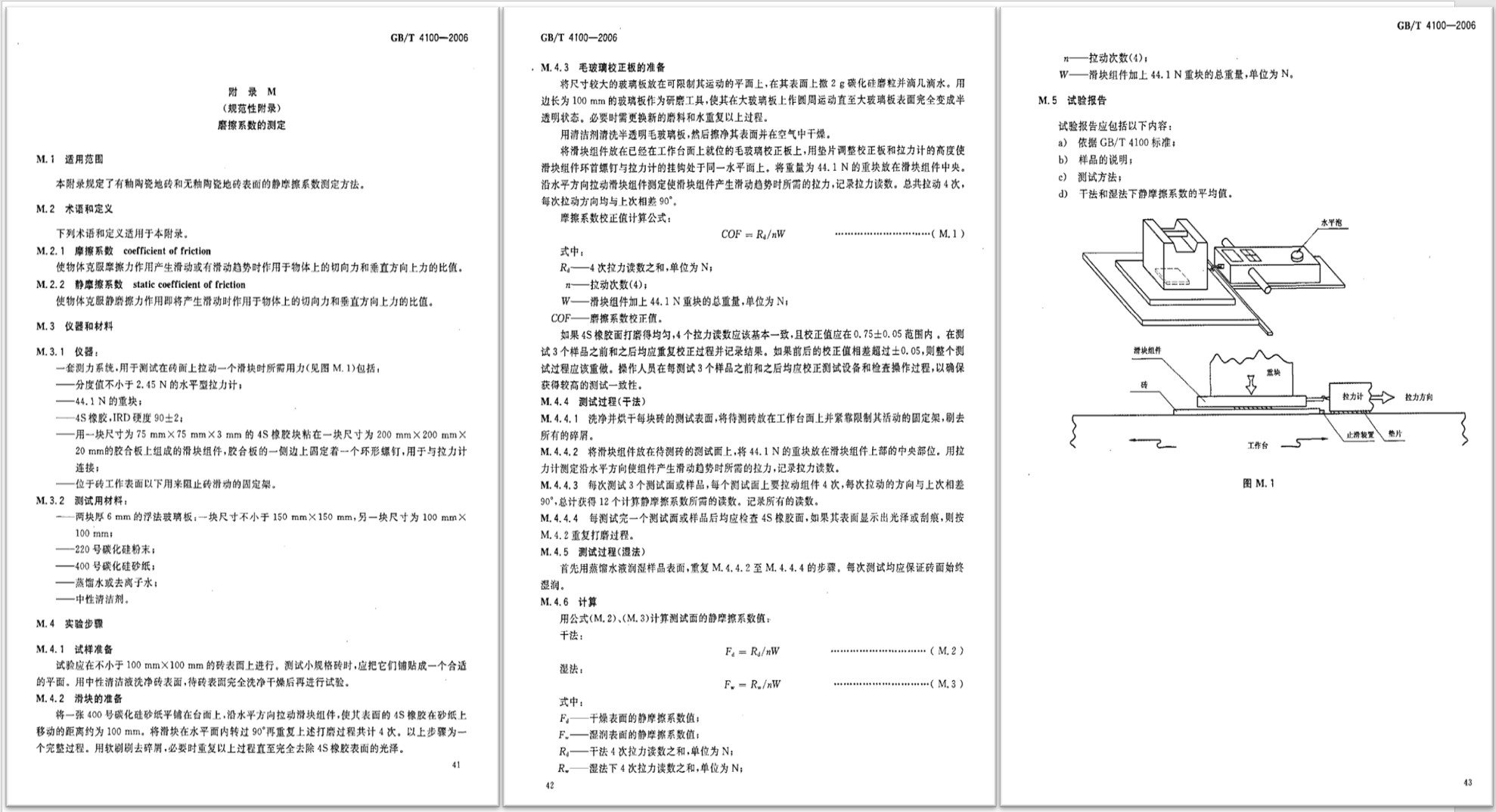

在國家發布的《陶瓷磚》標準中，COF（Coefficient of Friction）值即摩擦系數，是衡量陶瓷磚防滑性能的重要指標之一（如下圖二）。該標準明確規定了不同使用場景下陶瓷磚的COF值要求，標準中還詳細介紹了如何正確的測量摩擦系數值（如下圖三），通過對陶瓷磚COF值的測量，可以判斷其是否符合標準要求，為地面防滑提供重要依據。

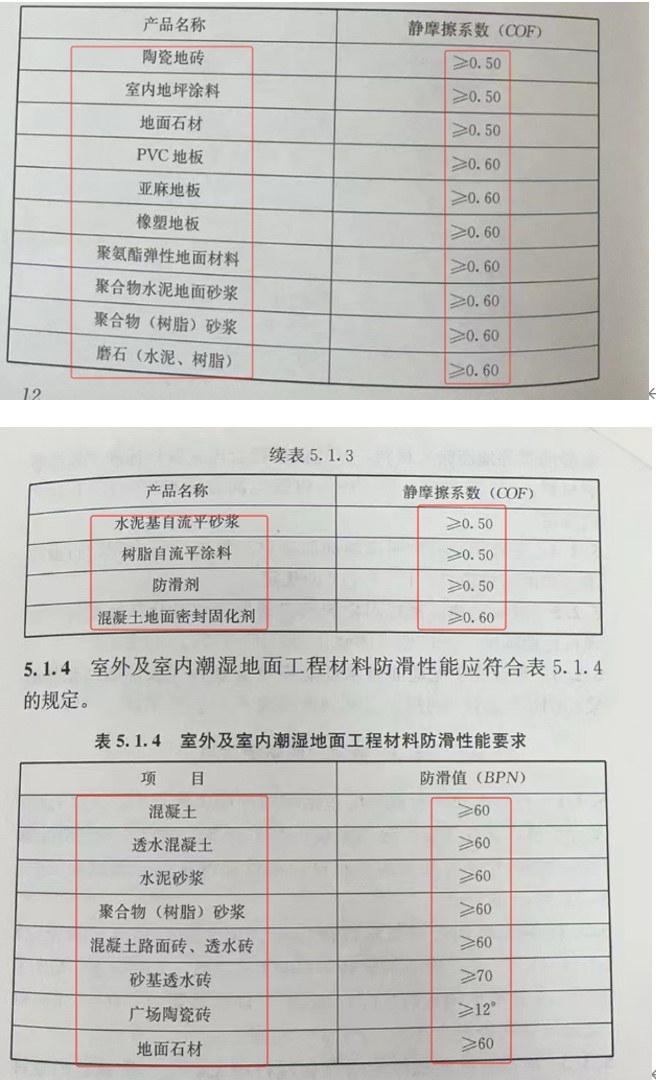

在《建筑地面工程防滑技術規程》中，也將COF值作為判斷室內干態地面靜摩擦系數防滑等級的標準，不同類型的建筑地面，根據其使用功能和人流量等因素，規定了相應的COF值范圍（如下圖四）。COF值區間也分為四個等級，靜摩擦系數越大等級越高（如圖五），這使得設計師、施工人員和驗收人員在工作中有了具體的參考標準，能夠確保地面防滑性能達到要求。
二．什么是BPN防滑值？
BPN（British Pendulum Number）是通過擺錘摩擦系數測定儀測試得出的數值，用于量化地面材料的防滑性能。BPN值越高，表示路面或地面材料的防滑性能越好。BPN值的計算基于路面或地面材料與輪胎之間的摩擦系數，反映了材料表面的粗糙度和摩擦力。

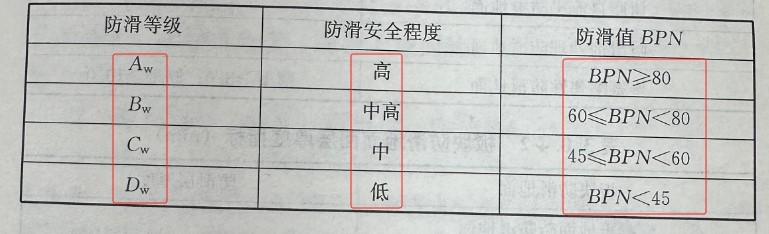

在《建筑地面工程防滑技術規程》中，防滑值BPN被用作室外及室內潮濕地面濕態防滑值等級評定的主要依據，根據其數值的不同，防滑性能可以分為四個等級（如下圖一）。不同建筑地面的防滑性能要求不同，《規程》中還明確規定了常見建筑地面的BPN防滑值范圍（如下圖二）。
大多數的建筑地面在干態狀態下防滑性能基本都能達到國家規定的防滑指數，但也僅僅是剛剛達到，但無論是室內還是室外，地面難免會遇到潮濕、有水、有油的情況，當?shù)孛嫣幱跐駪B(tài)下，其地面的防滑值會大大減弱，人在行走時就很容易滑倒。防滑劑涂料就能很好的解決這一問題，防滑劑可以使潮濕的地面的防滑值增大，從而有效的防止滑倒帶來的傷害。
三．如何測量COF摩擦系數值？

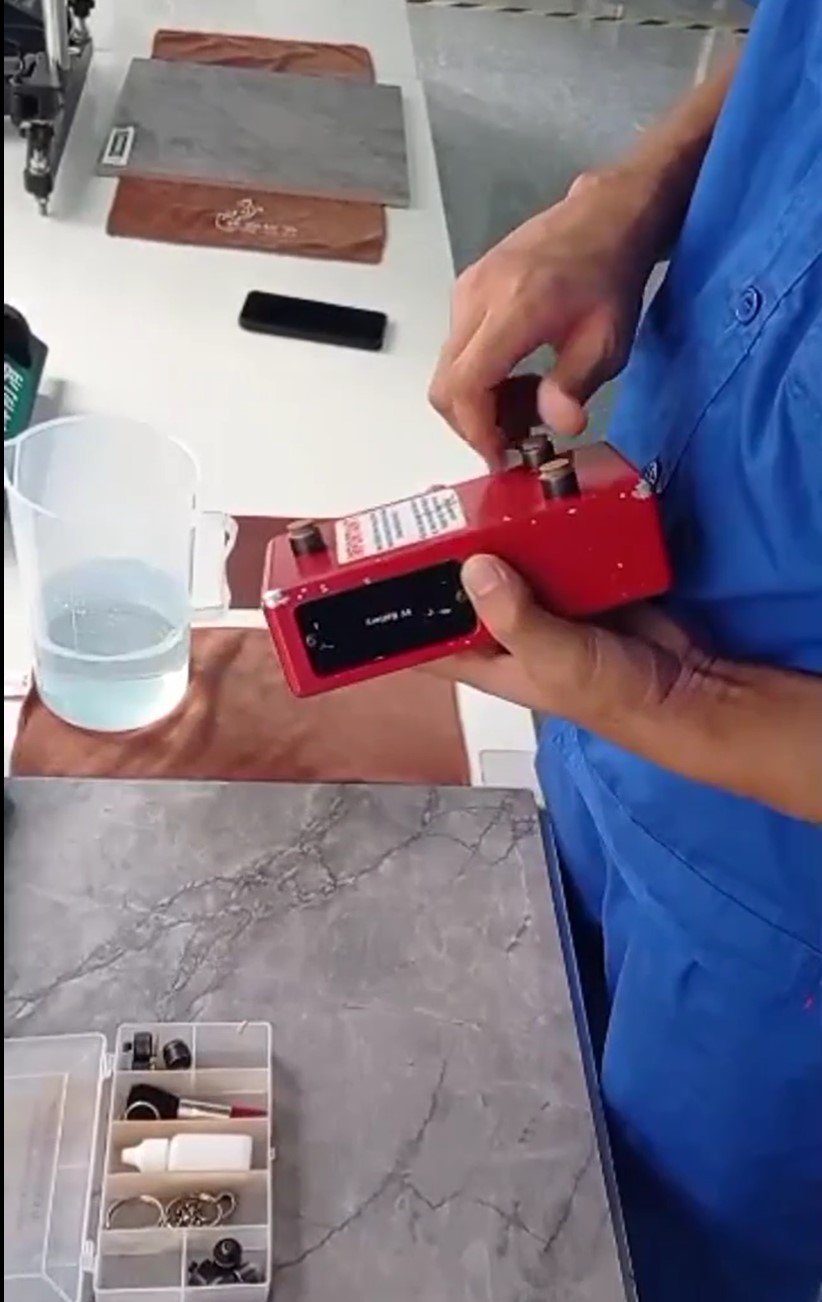

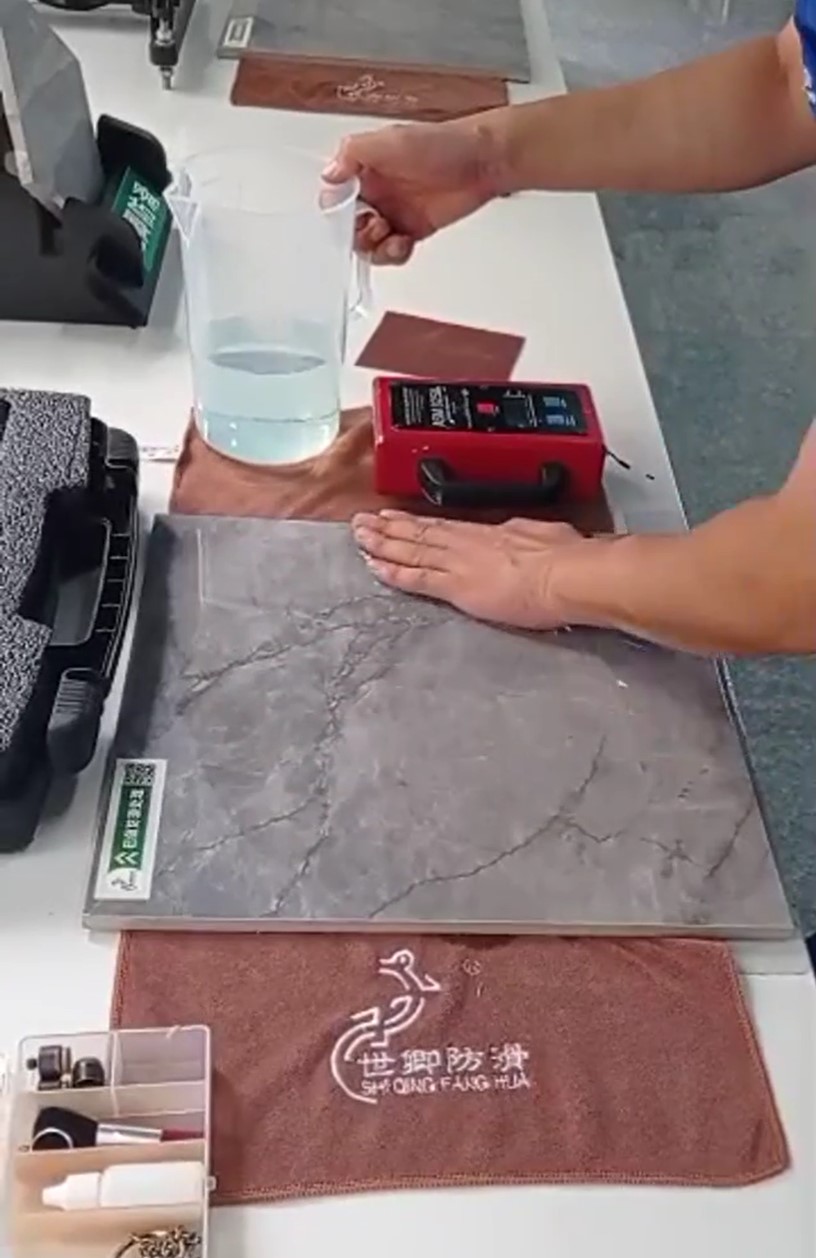

建筑地面COF摩擦系數值是由一種專門測量的儀器即拉力式摩擦系數檢測儀測量出來的（如下圖八），它通常由測試平臺、傳感器、數據采集系統等組成。通過模擬實際使用場景中的摩擦情況，摩擦系數檢測儀可以準確地測量出地面材料的摩擦系數。

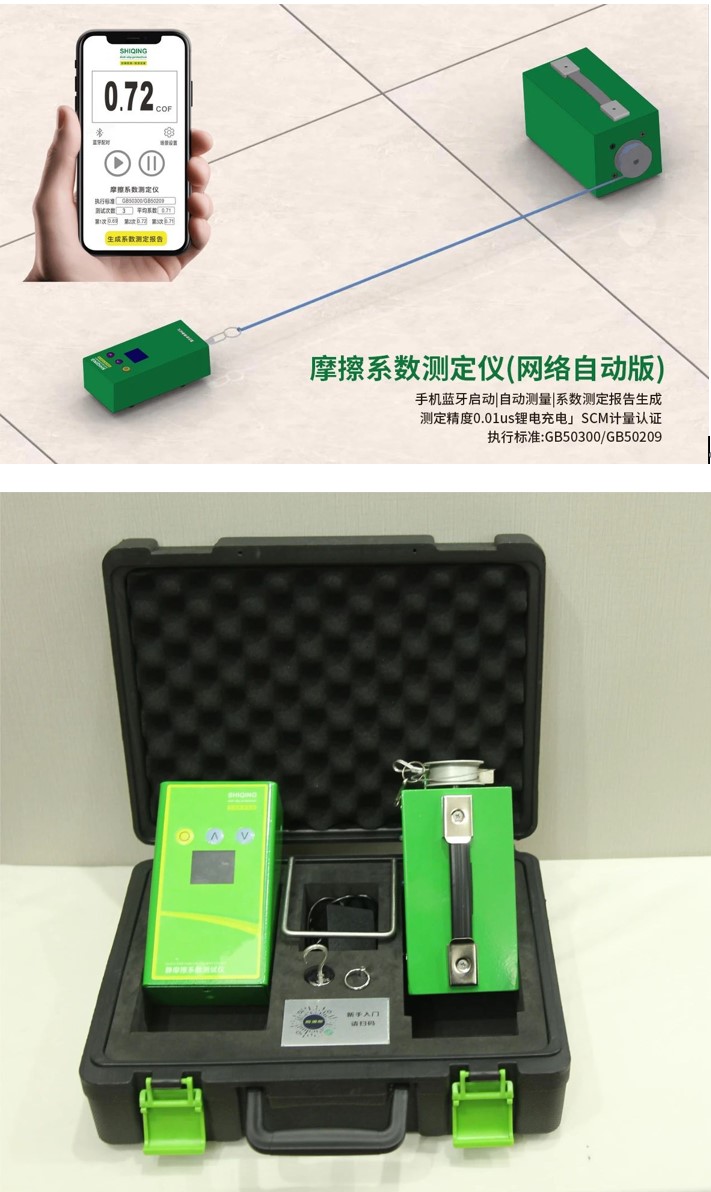

另外一款使世卿防滑自主研發的一款全自動摩擦系數測定儀（如下圖九），在操作上更加簡單快捷，在數值測量上更加準確，它主要由防滑系數測量?jī)x主機、自動拖拽機、拖拽機固定器、100g砝碼、拉桿、專用充電器等設備組成。
四．兩款摩擦系數檢測儀如何適用？
（一）拉動式摩擦系數檢測儀
1.準備工作
首先，將摩擦系數檢測儀放置在平穩的測試地面上，選擇同一編號數字的測試探頭并安裝，打開開關按鈕，將金屬拉鏈掛在檢測儀拉環上，拉起金屬鏈，轉動拉環調節數值至1.0，再將檢測儀平放在待測地面，用砂紙將底部探頭上下或左右打磨三下，將金屬拉鏈取下，換成尼龍拉線。
2.樣品安裝
將待測地面材料或防滑劑處理后的樣品固定在測試平臺上，確保樣品表面平整、無明顯缺陷。
3.測試操作

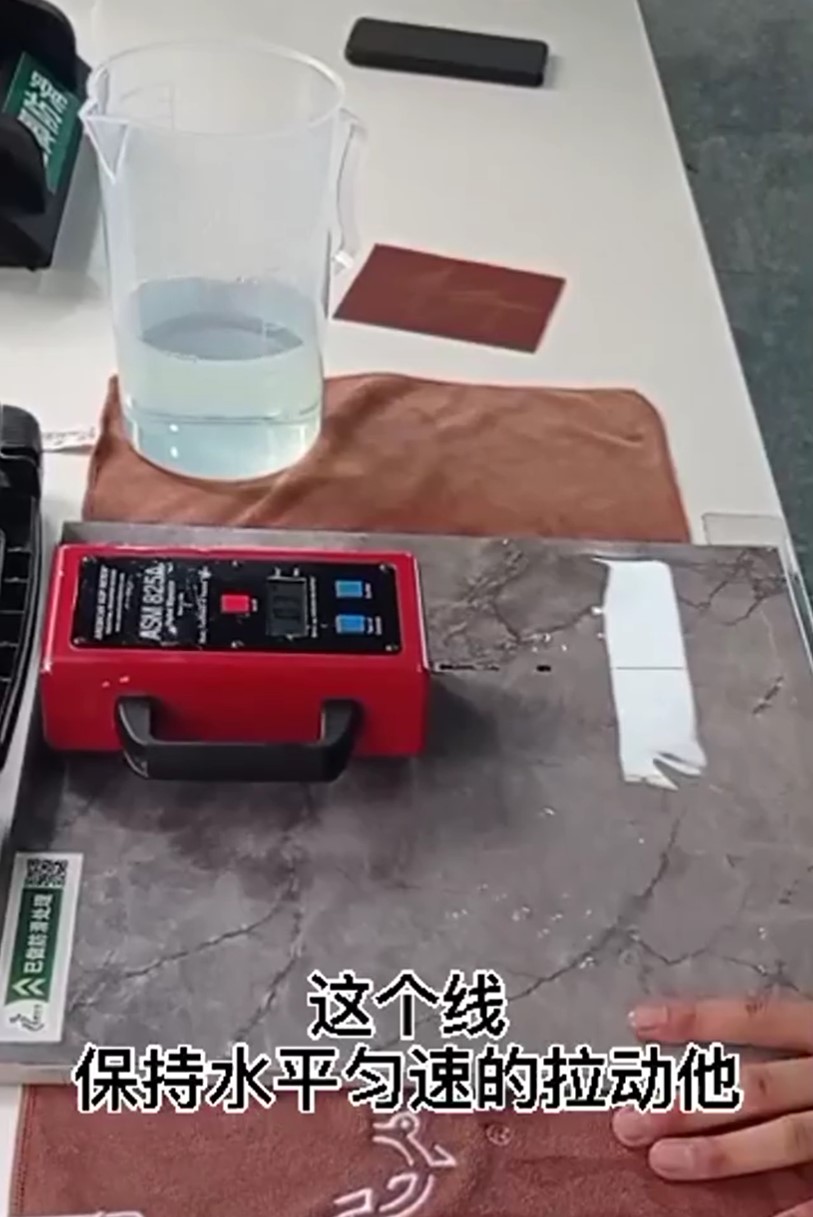

啟動摩擦系數檢測儀，將測試儀根據待測地面的狀態調整至相應的干濕狀態，水平勻速的拉動尼龍線帶動檢測儀。通常，測試過程中會通過加載重量在樣品表面產生一定的摩擦力，傳感器會實時測量摩擦力和垂直力，并計算出摩擦系數。
4.數據記錄與分析
測試完成后，記錄下摩擦系數檢測儀顯示的測試數據?？梢赃M(jìn)行多次測試，取平均值以提高測試結果的準確性。通過對測試數據的分析，可以評估地面材料的防滑性能。
（二）全自動摩擦系數測定儀
1.準備工作

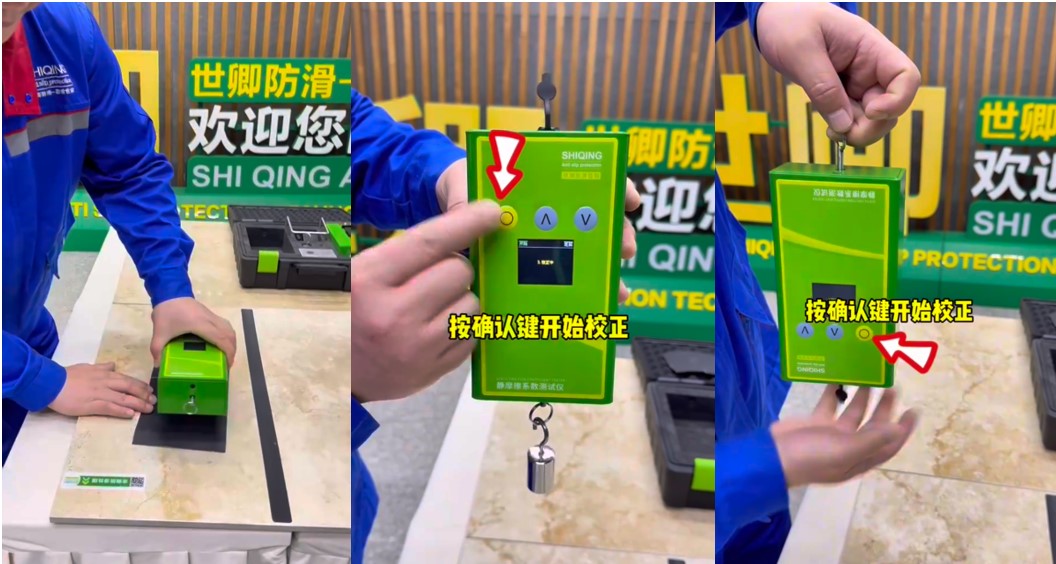

將拉桿連接在防滑系數測量?jī)x主機，將砂紙平鋪至待測地面，將主機底部在紗紙上左右或上下各摩擦三次。主機平放在待測地面，根據操作對主機進行矯正，打開開機鍵，按下傳感鍵后再按下兩次確認鍵。在拉桿環上掛100g砝碼，垂直拿起主機，在砝碼不晃動時按確認鍵。取下砝碼，將主機再次平放在待測地面上，按下傳感鍵，再按下兩次確認鍵。垂直提起拉桿環，保持主機不晃動，按下確認鍵開始矯正，矯正完畢后，按兩次上鍵回到測試界面，按確認鍵準備測量。
2.樣品安裝
將固定架安裝至拖拽機，將拖拽機平放至待測地面，按開機鍵開機，拉出拖拽機上的拉繩，按下收繩子鍵調節繩子。
3.測試操作
將測量?jī)x主機擺放在待測地面上，將拖拽機上的繩子掛在主機上，兩者距離約30公分，測量?jī)x前三位數值為零即可，左手按住拖拽機，右手按主機確認鍵，測量數值顯示。
4.數據記錄與分析
防滑劑處理前后各測量多次，確保測量的準確性。測量后，取下繩索，按拖拽機收縮鍵收縮繩子，將拖拽機和測量?jī)x主機關機，取下固定架放回盒中。
五．如何測量BPN防滑值？
測量防滑值BPN值得儀器主要有兩種：擺式防滑性能檢測和臥式拉力計防滑性能檢測。擺式防滑性能檢測是一種適用于潮濕態下室內外地面的防滑性能檢測方法。檢測時地面應保持潮濕狀態但不應該有積水。使用擺式儀器，通過測量擺錘在地面上滑動的距離來確定BPN值，該值越高，表示地面的防滑性能越好。臥式拉力計防滑性能檢測方法適用于室內干態地面的防滑性能檢測。通過使用臥式拉力計，測量不同條件下的摩擦系數，以評估材料在干燥環境下的防滑性能。
六．兩種地面防滑值檢測方法如何操作？

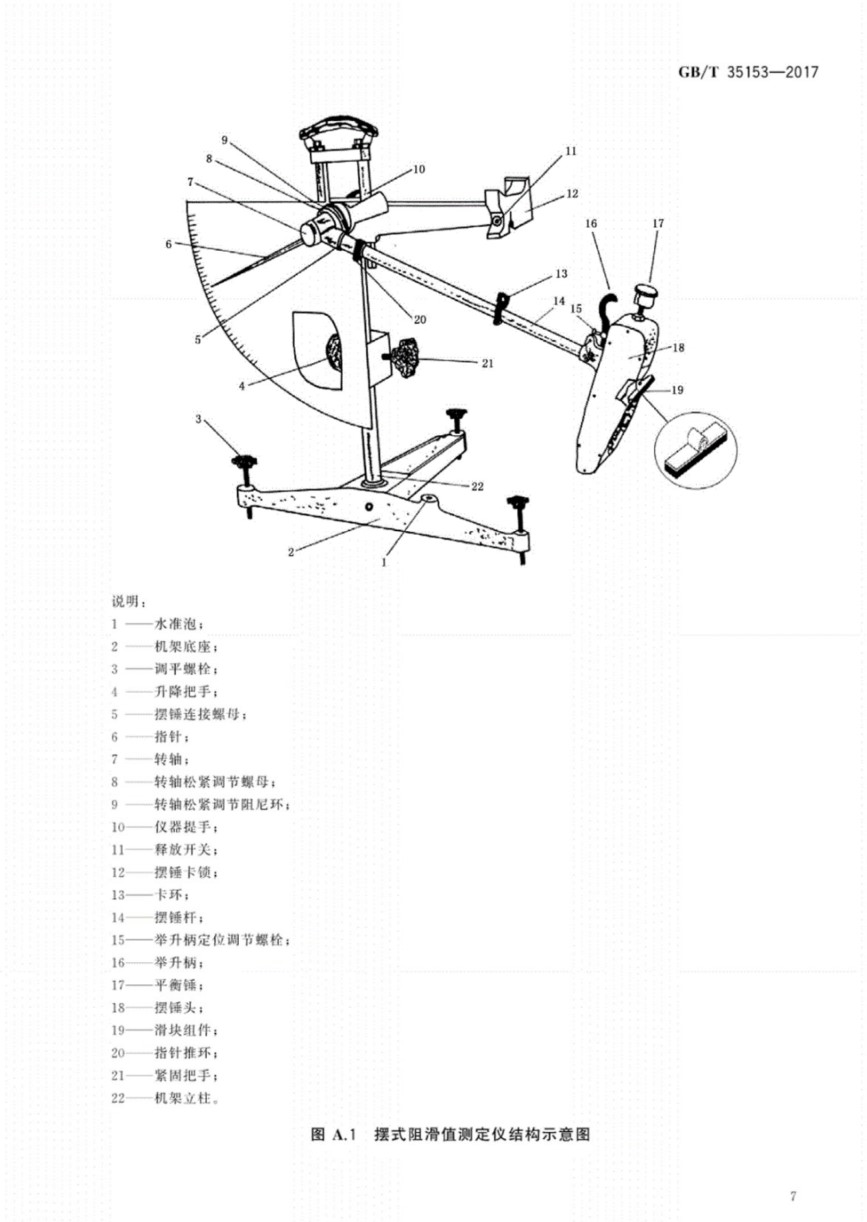

（一）擺式防滑性能檢測
1.準備工作
試驗前試件和僅器應在環境溫度下至少放置2 h.用溫度計測量該環境溫度，將儀器放穩并調水平。
2.儀器調零
調節擺錘高度，使擺錘能自由擺動，提拉舉升柄使擺錘卡在擺錘鎖中，將指針撥至緊靠擺桿,按下釋放開關，擺錘帶動指針擺向另一側，指針?biāo)缸杌?值應為0土1.否則，應稍旋緊或放松轉軸松緊調節螺母進行反復調節。
3.調節擺鍾高度
將試件待測面朝上安裝在轉軸下方，調至水平并固定。
調節擺錘高度至擺錘能自由擺動，讓擺錘下垂靜止不動，在試件上標記出此時橡膠片下端部的位置，以此位置為中心用鋼板尺測量并在左右63mm處的試件上再各畫一標記線。
再次反復調節擺鋪高度，使擺錘 從兩側輕輕放下時橡膠片都能夠剛好與該側的標記線接觸，最終使橡膠片在試件表面上劃過的距離為(126士1)mm。調節過程中通過提拉舉開柄將橡膠片拾起,使得橡膠片從一側轉到另一側過程中不觸及試件。
4.正式測量
提拉舉升輛將擺錘抬起卡在擺錘鎖中,將指針撥至緊靠擺錘，按下釋放開關，橡膠片在試件表面劃過擺向另一側，指針指示值即為該次擺動的阻滑值測量值，接住回落的擺鋪，避免擺錘在同擺過程中碰觸試件。
舍去第一次測量值，重復此測量過程 5次,取5次測量的算術平均值作為該試件的阻滑值.精響到1。當五次數值的極差大于3時，應檢查差值產生的原因，并重新測量。
當需要測量師態下事件的阻滑直時，測量前應先在事件的待測量處灑滿水，并用橡膠刮板刮除多余水分。
5.溫度修正?標準試驗溫度為20攝氏度，當試驗溫度有偏離時應按照公式對組滑值進行修正。
6.結果確定?以一組試件全部阻滑值的算術平均值作為該組試件的實驗結果。
二）臥式拉力計防滑性能檢測
1.滑塊制作
由一塊75mmX75mmX3mm的聚胺脂耐磨合成橡膠(IRD硬度90士2)粘在一塊200mmX200mmX20mm的木塊中央位置，組成滑塊組件,木塊側面中心位置固定一個環首螺釘 ,用于與拉力計連接。
2.滑塊的處理
把一張400號碳化硅砂紙平鋪在工作平臺上,沿水平方向拉動滑塊組件直至橡膠表面失去光澤,用軟毛刷刷去碎屑備用。
3.校正
將150mmX150mmX5mm的玻璃板放在一個工作平臺上,在其表面撒上少量碳化硅砂并滴幾滴水,用100mmX100mmX5mm的玻璃板為研磨工具，以圓周運動進行研磨至大玻璃板表面完全變成半透明狀態。
用清水洗凈大玻璃板表面,擦凈,在空氣中干燥,作為校正板備用。
將準備好的校正板放在一個水平的工作臺上,將滑塊組件放在糙面上,水平拉力計掛鉤掛在滑塊組件的環首螺釘上,在滑塊組件上面的中心位置放置一個50N的重塊，固定校正板，使拉力計的拉桿和環首螺釘保持在同- -條水平線上，立即緩慢拉動拉力計至滑塊組件恰好發生移動，記錄下此時的拉力值，準確至0.1N?？偣怖瓌?dòng)4次，每次與上次拉動方向在水平面上呈90°角。
防滑系數校正值計算公式:C=Rq/mG
如果橡膠面打磨均勻,4個拉力讀數應該基本-致，且校正值應在0. 75士0.05范圍內。在測試3個樣品之前和之后均應重復校正過程并記錄結果。如果前后的校正值不符合0. 75士0.05,則應重新測試。
4.干態表面測試
（1）將測試面擦拭干凈 ，必要時用清水洗凈并干燥。
（2）將測試樣品放在一個水平的工作臺上，將滑塊組件放在測試面上,水平拉力計掛鉤掛在滑塊組件的環首螺釘上，在滑塊組件上面的中心位置放置一個50N的重塊，固定測試樣品,使拉力計的拉桿和環首螺釘保持在同一.水平線上,3秒中內立即緩慢拉動拉力計至滑塊組件恰好發生移動，記錄下此時的拉力值,準確至0.1N。一個測試面上要拉動4次組件,每次與上次方向在水平面上呈90度角,每進行一次拉動前就要用400號砂紙對耐磨合成橡膠表面進行一次打磨并保持表面平整。記錄所有讀數。
5.濕態表面測試
用蒸餾水將測試面和耐磨合成橡膠表面打濕,重復4.（2）的步驟。
6.計算
計算單個測試面或試驗樣品的平均防滑系數。
七．地面防滑性能測試設備有什么作用？
地面防滑性能測試設備測量值可以用于：
1.產品認證與合規
摩擦系數檢測結果可以作為防滑劑產品認證的重要依據，證明產品符合相關標準和法規的要求。例如，我國對地面陶瓷磚得防滑性能有嚴格的規定，企業需要提供摩擦系數檢測報告才能進入市場銷售。
2.工程驗收
在建筑工程中，摩擦系數檢測結果可以用于地面防滑工程的驗收。確保施工后的地面防滑性能達到設計要求，保障使用者的安全。
3.風險評估
通過對不同場所地面摩擦系數的檢測，可以評估滑倒風險的大小。對于高風險區域，可以采取相應的防滑措施，如增加防滑劑處理、設置警示標識等。而對于像世卿防滑這種防滑劑企業來說，這些數值可以用于檢測防滑劑處理前后地面得防滑性能變化，不僅可以確保防滑劑得作用符合標準要求，還是證明防滑劑產品防滑劑效果。擁有準確可靠的摩擦系數檢測數據，可以增強企業在市場上的競爭力?？蛻艨梢酝ㄟ^(guò)檢測報告了解產品的防滑性能，更加放心地選擇使用防滑劑產品。
